當前位置：首頁 > 公司動態(tài)

公司動態(tài)

HDPE土工膜施工部位處理不當會出現(xiàn)什么現(xiàn)象？

發(fā)布時間：2019-04-10 新聞來源：山東德旭達土工材料有限公司 瀏覽次數(shù)：

為保證材料性能指標達到設計要求，需做好各項檢測，檢測合格后方可投人工程使用。
為避免施工人員操作不當導致HDPE土工膜被工具刺破，HDPE土工膜鋪設人員進人工地必須穿工作鞋(為軟底平底無跟)，大頭釘鞋、鞋底或鞋跟為鐵掌的鞋及高跟硬鞋均不可以進人施工現(xiàn)場。
經現(xiàn)場對操作失敗的HDPE土工膜施工部位進行分析，發(fā)現(xiàn)有多處滲漏位置存在基層壓實度、平整度控制不到位的現(xiàn)象，且基層處理不到位之處出現(xiàn)了HDPE土工膜褶皺，局部受下雨影響造成HDPE土工膜底部和上部均存在積水現(xiàn)象，同時坡面的基層壓實度不足及平整度差，也影響熱熔機對HDPE土工膜搭接處的施工質量，單條焊縫焊接時受平整度影響而中斷，然后再次焊接會出現(xiàn)焊機重啟動部位的兩次焊接處有漏焊現(xiàn)象。針對上述問題，采取以下控制措施:(1)施工過程中加強基底砂墊層密實度振搗與密實度現(xiàn)場檢查;(2)在HDPE土工膜鋪裝熱熔焊接施工前，在基底鋪設一道彩條布，隔離基底砂墊層，同時未焊接熱熔機提供平整的焊機行走平臺。

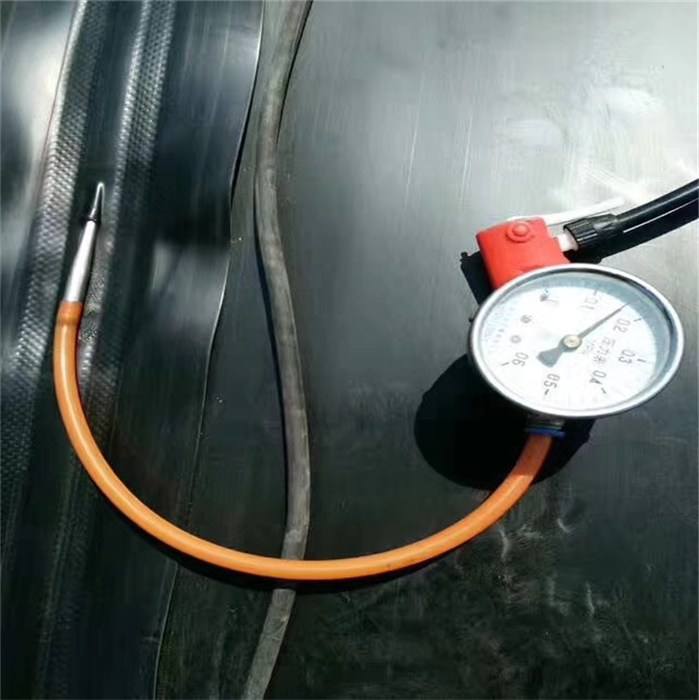

HDPE土工膜接縫焊接質量是成膜質量的關鍵。接縫處不得有油污、灰塵，HDPE土工膜的HDPE土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于500mm應成T字型。焊膜時不許壓出死折，鋪設HDPE土工膜時，根據(jù)當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。在下雨期間或接縫有潮氣、露水、或者大沙的情況下，不能進行焊接。溫度低于5℃時，按照規(guī)范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。

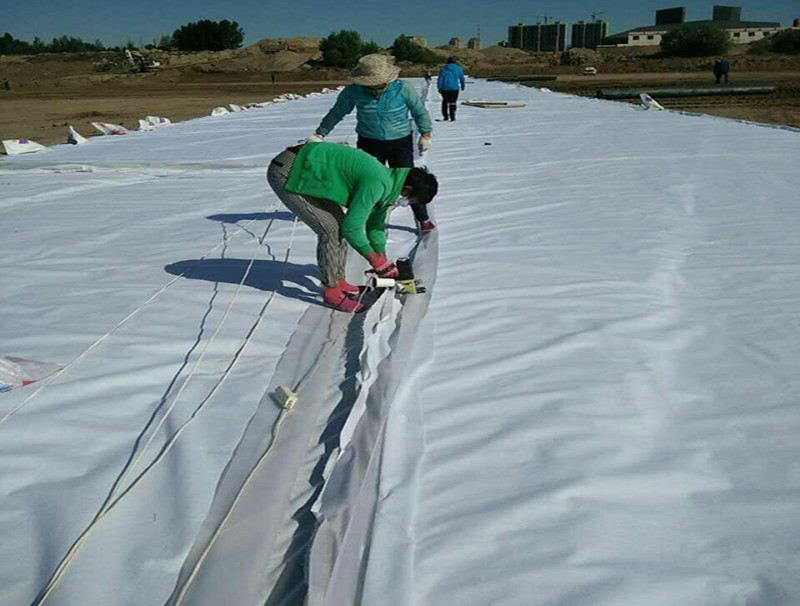

膜與膜之間采用熱焊機進行加熱連接，膜與膜之間搭接寬度不小于5cm。每個工作日鋪設的防滲膜應當日進行焊接。鋪設中若發(fā)現(xiàn)已鋪設的抗?jié)B膜受損，應及時進行修復，切割適宜的抗?jié)B膜，對周邊均進行焊接。任何焊接設備在每班或每日工作期間應連續(xù)使用，使用間歇時間超過5小時的情況下，須對設備進行清潔、重新設置，以保證焊縫質量。
鋪設前對防滲膜外觀進行檢查，查看有無破損、孔眼等缺陷，發(fā)現(xiàn)不合格產品應及時進行更換。設備和工具在搬運、鋪設時不要損壞防滲膜。

如果焊接在晚上操作，應有充足的照明。當環(huán)境溫度和不利的天氣條件嚴重影響HDPE土工膜焊接時，應停止作業(yè)。
